弊社にて、製作しました装置、電気制御盤等の一部をご紹介致します。

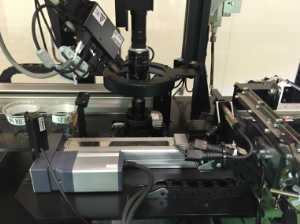

極小ワーク 画像検査・箱詰め装置
【概要】

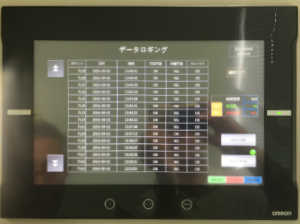

3mm角程度の円筒状ワークを連続的に全周外観検査、寸法検査、厚み検査、良不良品選別し、箱詰め、箱詰めの複数個保管を行う装置。制御機器はEthernet I/P及びEthercatにて2系統を通信し、IOT対応。各ワークのデータをロギングし、データ保存可能。
【主要機器】
・オムロン NJ PLC
・オムロン NA5 タッチパネル
・IAI 電動スライダ（ステッピングM）4軸使用
・IAI 電動スライダ（サーボM）1軸使用
・オリエンタルモータ DGIIモータ 2軸使用
・オムロン FH画像センサ
